| Dimensiones(mm) |
Peso
(kg/1000uds) para Forma |
d1
h9 |
d2
|
l2
±0.3 |
l3
±0.3 |
e
mín |
d5
h11 |
l1
±0.2 |
a
±0.3 |
WAF
h14 |
A y AS
C y CS |
B y BS |
| 8 |
M5x0.8 |
10.2 |
9 |
10.2 |
5 |
4
7.5 |
22 |
7 |
15.2 |
12.85
13.35 |
| 10 |
M6x1 |
12.5 |
11 |
11.5 |
6 |
4.5
8 |
25 |
8 |
25.2 |
21.3
22 |
| 13 |
M8x1.25 |
16.5 |
13 |
14 |
8 |
5
10 |
30 |
11 |
53.1 |
43.1
45 |
| 16 |
M10x1.5
M12x1.75 |
20 |
16 |
15.5 |
10 |
6
13 |
35 |
13 |
103.8 |
82.3
86.6 |
| 19 |
M14x1.5
M14x2
M16x2 |
28 |
20 |
21.5 |
14 |
12
18 |
45 |
16 |
220.9 |
181
188.7 |
*Estándar: rótula angular DIN71802
*La rótula angular DIN 71802 consta de un casquillo de rótula DIN 71805 y un espárrago de rótula DIN 71803.
El ángulo de rotación para la Forma con clip de seguridad exterior (Forma CS, BS) es de 15°, sin clip de seguridad exterior (Forma C, B) es de 18°.
*Material: acero al carbono Alternativa: acero inoxidable 304 o 316
*Superficie: zincado, zinc/transparente, zinc/negro, zinc/amarillo o pasivado blanco-azul
*Se pueden fabricar juntas angulares especiales según el dibujo o las muestras del cliente.
Nota:
*Tipo A/B/C sin clip de seguridad exterior en el casquillo de rótula
*Tipo AS/BS/CS con clip de seguridad exterior en el casquillo de rótula
*Hay una superficie de llave en el espárrago de rótula de la Forma C, CS
*Casquillo de rótula con o sin superficie de llave bajo pedido.
*Rosca izquierda, con o sin tapa de sellado bajo pedido.
* Paquetes especiales disponibles

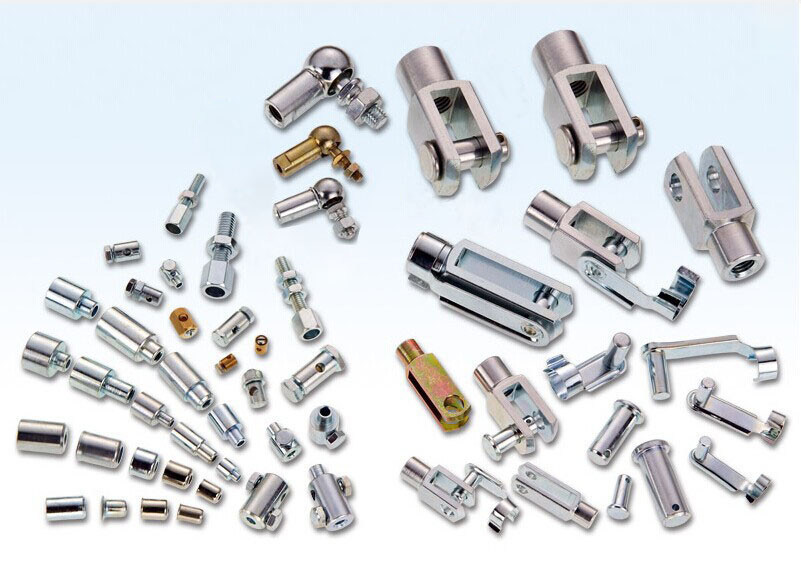

Horquilla/yugo DIN71752, junta de horquilla DIN71751 :
*Material: acero
*Superficie: zinc blanco-azul
*Alternativa: acero inoxidable 304, 316, aluminio
* Horquilla especial fabricada según planos
*Rosca en pulgadas disponible
* Paquete: a granel y paquete especial según solicitud del cliente.
