Name: Rótula angular DIN71802 CS13M8, acero con zinc blanco-azul, se puede utilizar para diferentes industrias, como resortes de gas, etc.
Brand: Wuerd Machinery Manufacturing CO.,LTD
SKU: Las medidas de seguridad se aplicarán a las aeronaves de las categorías A y B.
Price: 0.3 USD
Availability: InStock

Inicio Productos DIN71802,DIN71752,DIN705 etc

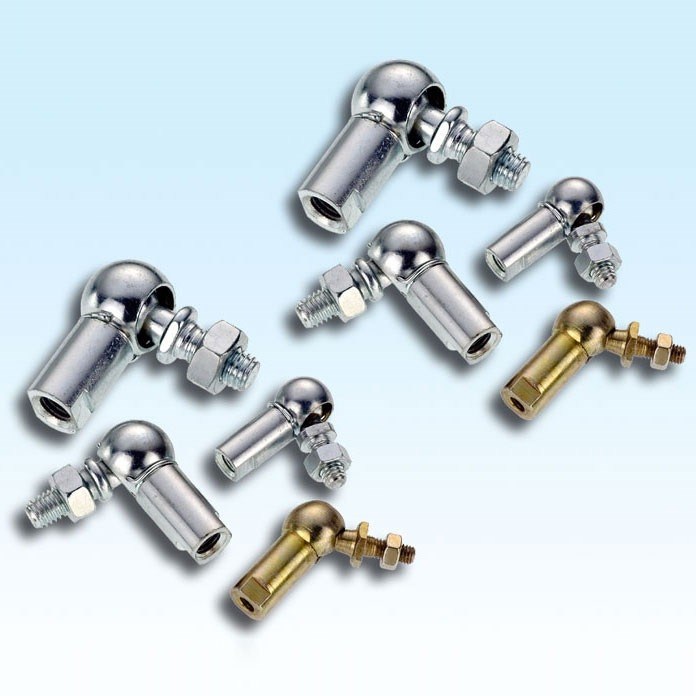

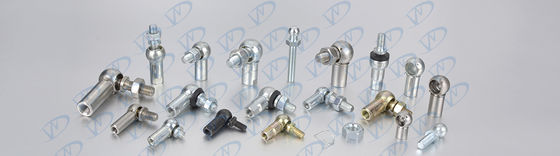

Rótula angular DIN71802 CS13M8, acero con zinc blanco-azul, se puede utilizar para diferentes industrias, como resortes de gas, etc.

DIN71802 Angle ball joint CS13M8,steel with zinc white-blue,can be used for different industries,such as gas spring etc

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Wuerd
Certificación:	ISO9001
Número de modelo:	Las medidas de seguridad se aplicarán a las aeronaves de las categorías A y B.

Pago y Envío Términos:

Cantidad de orden mínima:	100 Uds.
Precio:	0.3USD/pc
Detalles de empaquetado:	paquete natural, paquete especial
Tiempo de entrega:	3-7 días
Condiciones de pago:	T/T, Western Union, L/C, Western Union
Capacidad de la fuente:	300.000 unidades/mes

Contactar ahora

Descripción detallada del producto

Rótula angular DIN71802 CS13M8, acero con zinc blanco-azul, se puede utilizar para diferentes industrias, como resortes de gas, etc.

Dimensiones(mm)									Peso ^{(kg/1000uds) para Forma}
d₁ ^h9	d₂	l₂ ^±0.3	l₃ ^±0.3	e ^mín	d₅ ^h11	l₁ ^±0.2	a ^±0.3	WAF ^h14	A y AS C y CS	B y BS
8	M5x0.8	10.2	9	10.2	5	4 7.5	22	7	15.2	12.85 13.35
10	M6x1	12.5	11	11.5	6	4.5 8	25	8	25.2	21.3 22
13	M8x1.25	16.5	13	14	8	5 10	30	11	53.1	43.1 45
16	M10x1.5 M12x1.75	20	16	15.5	10	6 13	35	13	103.8	82.3 86.6
19	M14x1.5 M14x2 M16x2	28	20	21.5	14	12 18	45	16	220.9	181 188.7

*Estándar: rótula angular DIN71802

*La rótula angular DIN 71802 consta de un casquillo de rótula DIN 71805 y un espárrago de rótula DIN 71803.

El ángulo de rotación para la Forma con clip de seguridad exterior (Forma CS, BS) es de 15°, sin clip de seguridad exterior (Forma C, B) es de 18°.

*Material: acero al carbono Alternativa: acero inoxidable 304 o 316

*Superficie: zincado, zinc/transparente, zinc/negro, zinc/amarillo o pasivado blanco-azul

*Se pueden fabricar juntas angulares especiales según el dibujo o las muestras del cliente.

Nota:

*Tipo A/B/C sin clip de seguridad exterior en el casquillo de rótula
*Tipo AS/BS/CS con clip de seguridad exterior en el casquillo de rótula
*Hay una superficie de llave en el espárrago de rótula de la Forma C, CS
*Casquillo de rótula con o sin superficie de llave bajo pedido.
*Rosca izquierda, con o sin tapa de sellado bajo pedido.

Rótula angular DIN71802 CS13M8, acero con zinc blanco-azul, se puede utilizar para diferentes industrias, como resortes de gas, etc.
